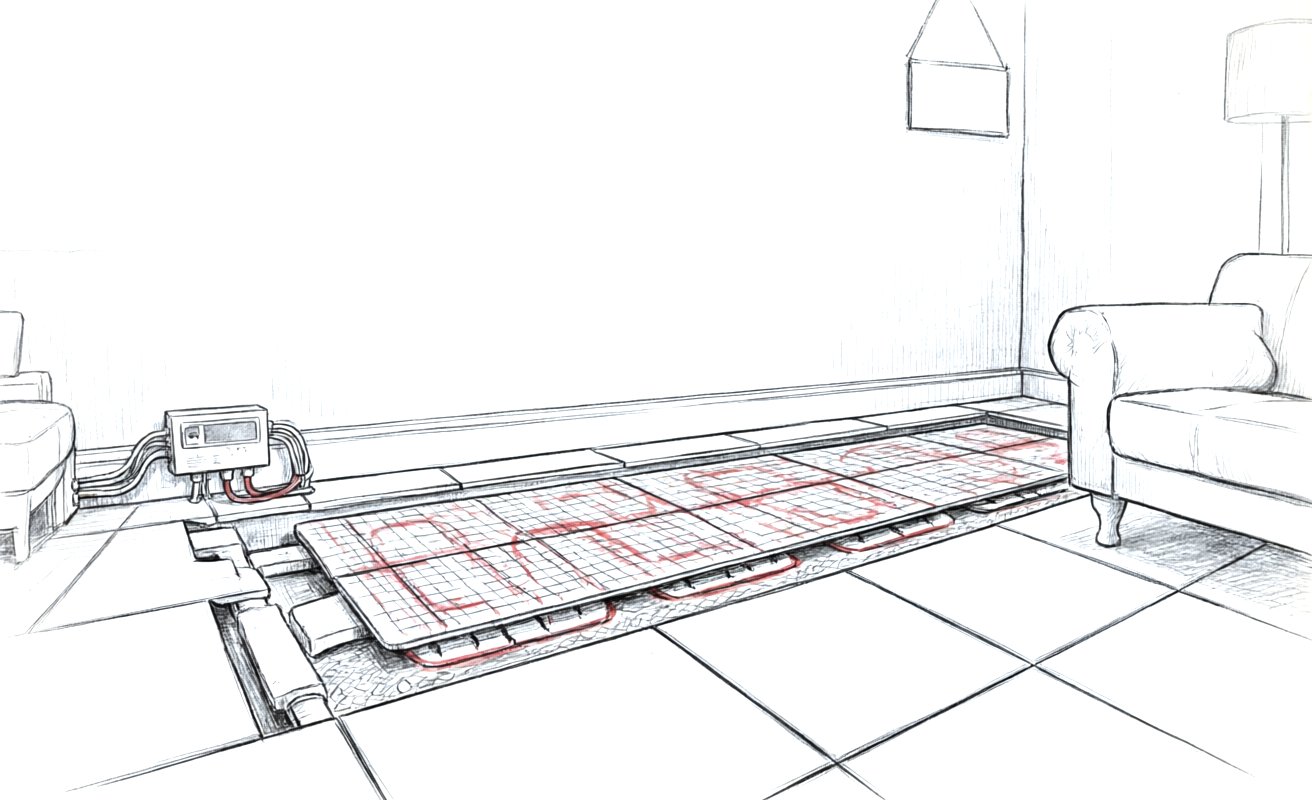

Монтаж электрического теплого пола: полная инструкция по установке и подключению

Монтаж электрического теплого пола - это инженерная задача, требующая не просто механической раскладки нагревательных элементов, а системного подхода к расчетам, подготовке основания и электробезопасности. Ошибки на этапе установки часто проявляются только после финишной отделки, когда цена переделки возрастает в разы. В отличие от водяного отопления, электрическая система более компактна и управляема, но она критически чувствительна к соблюдению технологии.

В этом экспертном руководстве мы подробно разберем, как уложить электрический теплый пол под различные покрытия: от керамогранита до кварцвинила. Вы узнаете правильную последовательность укладки электрического теплого пола, нюансы работы с кабелем и матами, а также правила безопасного подключения. Статья подготовлена специалистами компании «Технолайн» и основана на реальных нормах СНиП и инструкциях ведущих производителей, чтобы вы могли выполнить монтаж электрического теплого пола качественно и безопасно.

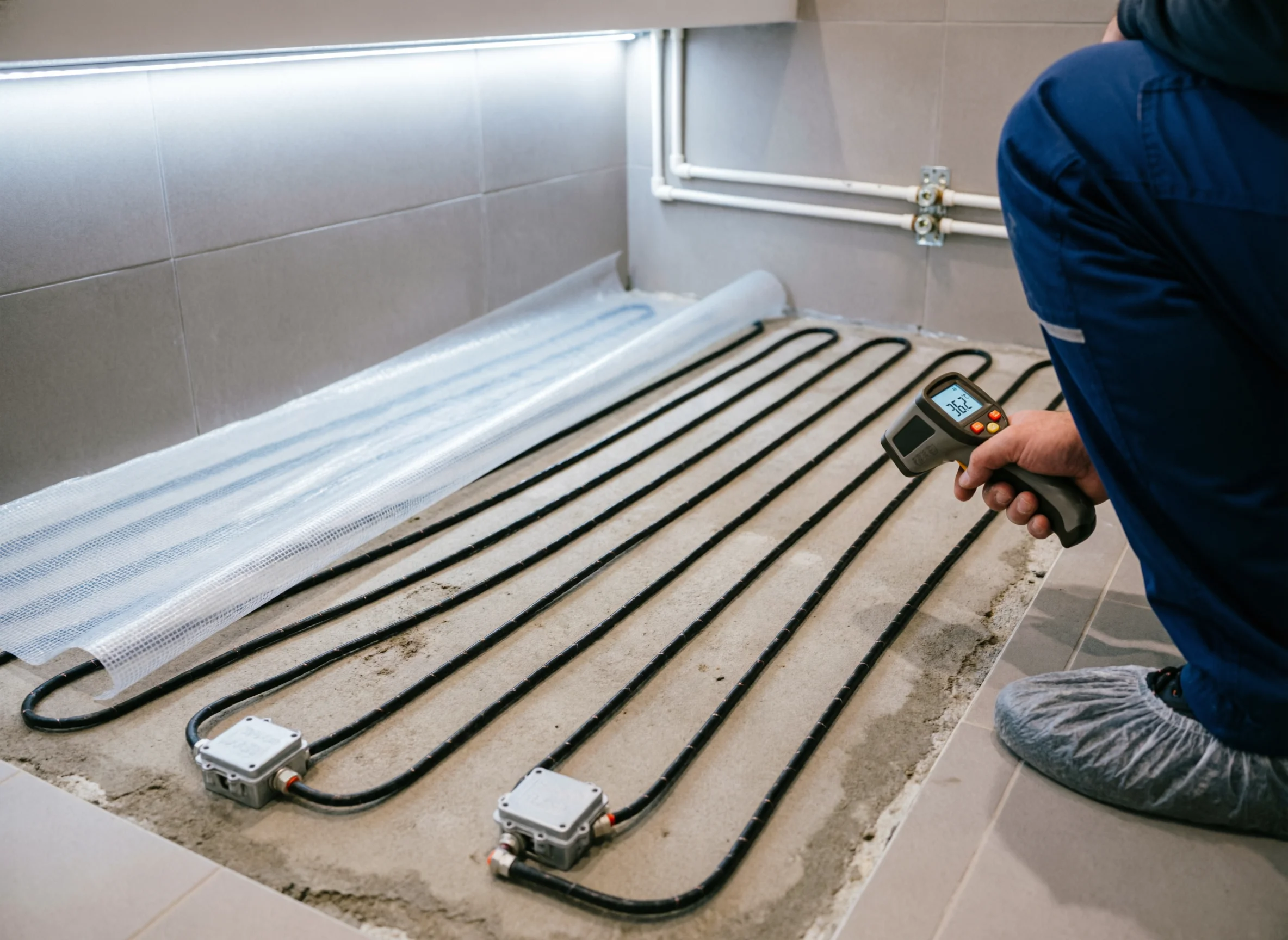

монтаж электрического теплого пола под плитку

Виды электрических теплых полов: выбор системы под тип покрытия

Прежде чем начинать работы, необходимо четко определить, какой вид нагревательных элементов подходит для вашего помещения. Неправильный выбор типа системы - самая частая причина разочарования. Устройство и монтаж электрического теплого пола напрямую зависят от финишного покрытия и высоты, которую можно выделить под конструкцию.

✔Нагревательный кабель в стяжку: классика для капитального ремонта
Кабельный теплый пол представляет собой одножильный или двухжильный провод, который укладывается непосредственно в цементно-песчаную стяжку. Это наиболее надежный вариант для основного отопления в частном доме или квартире на первом этаже.

Толщина конструкции: 3–5 см (вместе с утеплителем).
Применение: Под плитку, керамогранит, натуральный камень.
Особенность: Стяжка выступает аккумулятором тепла, обеспечивая равномерный прогрев даже после отключения системы.

⚠Важно: Монтаж электрического теплого пола в стяжку требует обязательного использования демпферной ленты по периметру для компенсации теплового расширения.

✔Термоматы: укладка теплого пола под плитку без стяжки
Если высота потолков ограничена или ремонт уже сделан, оптимальным решением становится укладка теплого пола под плитку с использованием электрического мата. Это тот же греющий кабель, но заводским способом зафиксированный на полимерной сетке с заданным шагом.

Толщина: Всего 3–4 мм.
Монтаж: Укладывается непосредственно в слой плиточного клея.
Преимущество: Технология укладки электрического теплого пола под ламинат или плитку с использованием матов значительно быстрее, так как исключается мокрый процесс бетонирования.
Ограничение: Резать сам кабель категорически запрещено. Допускается только разрезание сетки для обхода препятствий.

✔Инфракрасная пленка и стержневые маты: сухой монтаж
Для легких покрытий используется пленка инфракрасного типа или карбоновые стержни. Эта система работает по принципу лучистого обогрева и не требует сцепления с основанием.

Покрытия: Ламинат, линолеум, ковролин, кварцвинил.
Запрет: Нельзя использовать под плитку! Щелочная среда клея разрушает контакты, а гладкая поверхность пленки не имеет адгезии с плиточным клеем, что приведет к отслоению плитки.
Нюанс: Монтаж теплого электрического пола под линолеум требует дополнительного защитного слоя (ДСП или фанера), так как линолеум слишком мягок и может быть поврежден точечным давлением мебели.

💡 Экспертное мнение: Выбирая материалы, ориентируйтесь не на цену комплекта, а на совместимость с вашим покрытием. Для влажных зон (ванная, санузел) всегда выбирайте экранированный кабель или маты с классом защиты IP67. Дешевые аналоги без экрана могут создавать электромагнитные помехи и небезопасны во влажной среде.

Расчет мощности и схема укладки электрического теплого пола

Грамотная установка электрического теплого пола начинается не с перфоратора, а с калькулятора. Правильная укладка теплого пола невозможна без точного расчета полезной площади и шага витков.

Определение полезной площади обогрева
Главное правило: теплый электрический пол никогда не укладывается под стационарную мебель без ножек (шкафы, ванны, душевые поддоны, кухонные гарнитуры). Нагрев этих зон бесполезен, ведет к перерасходу электроэнергии и риску перегрева кабеля из-за отсутствия теплоотвода.

Формула расчета:
S_обогрева = S_комнаты − S_мебели − S_отступов

Отступы от стен и стояков отопления должны составлять минимум 5–10 см. Это важно не только для экономии, но и для предотвращения перегрева краевых зон.

Таблица удельной мощности системы

Чтобы выбрать правильную мощность, определите назначение системы:

Тип помещения	Назначение	Рекомендуемая мощность (Вт/м²)
Жилые комнаты, кухня, коридор	Комфортный / дополнительный обогрев	120–150
Ванная, санузел, бассейн	Основной обогрев + сушка	180–200
Балкон, лоджия, первый этаж	Основное отопление	200–250
Деревянный дом / плохая изоляция	Компенсация теплопотерь	220–280

Для угловых комнат и помещений с панорамным остеклением добавьте к расчетным значениям запас 15–20%.

Схема укладки и шаг кабеля

Схема укладки электрического теплого пола под плитку обычно выполняется «змейкой». «Улитка» применяется редко, преимущественно для больших промышленных объектов или помещений сложной формы с целью выравнивания температурного градиента.

Как рассчитать шаг укладки теплого пола электрического кабеля:
Шаг (см) = (S_обогрева × 100) / Длина_кабеля

Для матов шаг фиксирован производителем (обычно 8–10 см).
Для кабеля в стяжку минимальный шаг - 8 см, максимальный - 20 см. Превышение шага приведет к эффекту «зебры» (ощущению чередования холодных и горячих полос).

Схема монтажа электрического теплого пола должна быть зарисована до начала работ с привязкой к стенам. Этот чертеж сохраните навсегда - он понадобится при любом будущем ремонте полов.

Подготовка основания и материалы для монтажа

Технология монтажа электрического теплого пола требует идеального основания. Любые неровности, трещины или мусор могут повредить кабель или создать воздушные карманы, ведущие к локальному перегреву.

✔Необходимые инструменты и материалы
Перед тем как приступить к работам, подготовьте полный комплект:

Нагревательный элемент (кабель или маты) + терморегулятор + датчик температуры.
Гофрированная трубка для датчика (диаметр 16 мм) и заглушка.
Теплоизоляция (фольгированный пенофол или экструдированный пенополистирол).
Демпферная лента.
Монтажная лента для фиксации кабеля (или металлическая сетка).
Мультиметр (обязательно!).
Перфоратор, штроборез, уровень, рулетка.

Выравнивание и теплоизоляция

Очистка: Удалите старый клей, краску, пыль. Основание должно быть чистым и сухим.
Выравнивание: Перепады более 5 мм на 2 м недопустимы. Заделайте ямки и сбейте бугры. Для кабеля в стяжку допускаются большие неровности (они компенсируются раствором), но для матов под плитку основание должно быть идеально ровным.
Теплоизоляция: Уложите отражающий материал фольгой вверх. Стыки проклейте алюминиевым скотчем. Это предотвратит уход тепла вниз, к соседям или в подвал. Цена теплоизоляции ничтожна по сравнению с экономией на счетах за электричество.
Демпферная лента: Проклейте по всему периметру помещения. Она гасит линейное расширение стяжки при нагреве. Без нее стяжка может треснуть или отойти от стен.

Пошаговая инструкция: как правильно укладывать электрический теплый пол

Ниже приведена универсальная инструкция, адаптированная под разные типы систем. Соблюдайте порядок укладки электрического теплого пола строго последовательно.

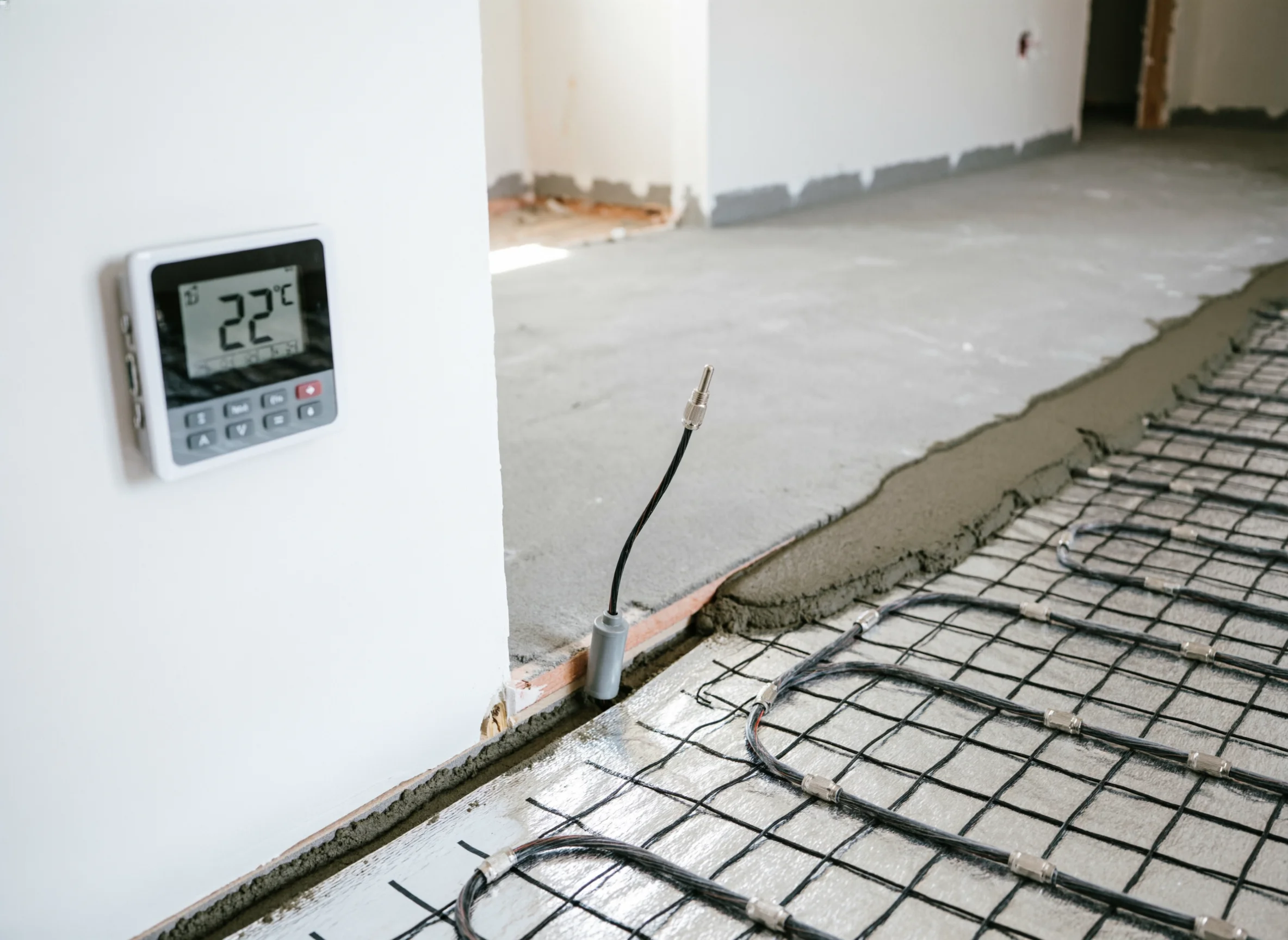

🔧 Шаг 1. Установка терморегулятора и датчика температуры

Монтаж и подключение электрического теплого пола начинаются со штробления.

✔Расположение: Определите место для терморегулятора (рекомендуемая высота — 30–90 см от уровня чистого пола, вдали от источников тепла и сквозняков).
✔Штробление: Проштробите стену вертикально вниз и горизонтально по полу (на 50–70 см) для укладки гофры.
✔Укладка гофры: Уложите гофротрубку. Конец, который будет в стяжке, обязательно заглушите или плотно замотайте изолентой, чтобы внутрь не попал раствор. Датчик должен находиться строго посередине между витками кабеля, но не касаться его.

⚠️ Важно: Радиус изгиба гофры должен быть плавным, чтобы датчик можно было свободно вытащить для замены в будущем. «Замурованный» датчик — самая распространенная ошибка новичков.

🔲 Шаг 2. Укладка нагревательного элемента

Для кабеля в стяжку

✔Крепление: Закрепите монтажную ленту на основании с шагом 50–70 см перпендикулярно направлению укладки.
✔Раскладка: Разложите кабель змейкой с рассчитанным шагом. Фиксируйте каждую петлю усиками ленты.
✔Муфты: Холодные концы (соединительные муфты) должны находиться в зоне, которая впоследствии будет закрыта стяжкой, но сама муфта не должна попадать под плитку или в стену.
✔Расстояние: Следите, чтобы витки не пересекались и не касались друг друга. Минимальное расстояние между параллельными линиями — 5 см.

Для матов под плитку

✔Подготовка: Разверните мат на подготовленном основании. Клейкая сторона — вниз.
✔Подрезка: При необходимости повернуть направление, разрежьте сетку (не кабель!) и разверните полотно.
✔Фиксация: Плотно прижмите мат к основанию, избегая заломов и воздушных пузырей.
✔Края: Укладка теплого пола под плитку электрическим матом требует особого внимания к краям: сетка не должна заходить на стены.

Для инфракрасной пленки (под ламинат/линолеум)

✔Ориентация: Пленка укладывается медными полосами вниз на теплоизоляцию.
✔Изоляция: Контакты изолируются битумной лентой из комплекта.
✔Датчик: Датчик температуры укладывается в специальное углубление в теплоизоляции (под черную графитовую полосу), чтобы не создавать неровностей под ламинатом.

🚫 Запрещено: Технология укладки электрического теплого пола под ламинат запрещает использование гвоздей, саморезов или скоб для фиксации пленки! Только скотч или специальные клипсы.

⚡ Шаг 3. Проверка сопротивления (Критически важный этап!)

До заливки стяжки или нанесения клея обязательно измерьте сопротивление кабеля мультиметром. Сравните полученное значение с паспортными данными (допуск ±5–10%).

∞ Бесконечное: Обрыв цепи.
0 Нулевое: Короткое замыкание.
≠ Отклонение от нормы: Повреждение при монтаже.

📋 Документация: Зафиксируйте показания в акте! Без этого документа гарантия производителя может быть аннулирована. Также сделайте фото раскладки с рулеткой для привязки к стенам.

🏗️ Шаг 4. Заливка стяжки или укладка плитки

Электрический теплый пол в стяжку: правила монтажа

✔Раствор: Используйте раствор марки не ниже М300 или специализированные смеси для теплых полов.
✔Пластификатор: Добавьте пластификатор для предотвращения трещин.
✔Толщина слоя: Над кабелем минимум 3 см, оптимально 4–5 см. Меньше — риск перегрева и «зебры», больше — инерционность и потери КПД.

🚫 Категорически запрещено: Включать систему для просушки стяжки! Полный набор прочности — 28 дней. Преждевременный запуск гарантированно сожжет кабель.

Укладка теплого пола под плитку электрическим матом

✔Нанесение клея: Плиточный клей наносится зубчатым шпателем прямо поверх мата.
✔Без пустот: Избегайте воздушных карманов под матом! Воздушный карман = перегрев. Аккуратно вдавливайте клей сквозь сетку.
✔Зуб шпателя: Высота зуба подбирается так, чтобы полностью закрыть мат (обычно 6–8 мм).
✔Сушка: Перед включением выдержите срок согласно инструкции производителя (обычно 7–14 дней).

Особенности монтажа под разные напольные покрытия

Технология укладки электрического теплого пола варьируется в зависимости от финишного материала. То, что идеально для плитки, губительно для ламината.

✔Теплый электрический пол под плитку

Плитка и керамогранит - лучшие проводники тепла. Здесь допустимы оба варианта: кабель в стяжку (для основного отопления) и маты в клей (для комфорта). Главное требование - отсутствие пустот в клеевом слое и соблюдение сроков сушки. Правильная установка электрического теплого пола под плитку гарантирует срок службы, сопоставимый со сроком жизни самого кафеля.

✔Электрический теплый пол под ламинат

Ламинат чувствителен к перегреву и перепадам влажности.

Максимальная температура поверхности: 27°C.
Обязательна подложка с низким термосопротивлением (специализированная для теплых полов).
Используйте только замковый ламинат толщиной от 8 мм с маркировкой «Warm Water» или аналогичной.
Укладка электрического теплого пола под ламинат возможна как с ИК-пленкой, так и с тонкими матами в выравнивающую смесь. Кабель в толстую стяжку под ламинат не рекомендуется из-за высокой инерционности и риска пересушивания покрытия.

✔Теплый пол электрический под линолеум

Линолеум - самое капризное покрытие.

Допускается только ИК-пленка или тонкие маты в ровнитель.
Обязателен жесткий промежуточный слой (фанера, ДВП, ГВЛ) толщиной 3–6 мм для защиты нагревательных элементов от точечных нагрузок (ножки мебели, каблуки).
Температура нагрева не выше 26–27°C, иначе линолеум деформируется и начнет выделять вредные вещества.
Установка электрического теплого пола под линолеум требует особо тщательного контроля плоскости основания: любая неровность мгновенно проявится на мягком покрытии.

✔Теплый пол электрический под кварцвинил

Кварцвинил (SPC/LVT) набирает популярность благодаря влагостойкости и долговечности.

Совместим с ИК-пленкой и тонкими матами в ровнитель.
Требует идеально ровного основания (перепад не более 2 мм на 2 м).
Максимальная температура: 27–28°C (проверяйте инструкцию конкретного бренда!).

Монтаж электрического теплого пола под кварцвинил схож с ламинатом, но еще более требователен к плоскостности, так как SPC-плиты жесткие и не огибают неровности.

Подключение электрического теплого пола к сети и первый запуск

Как подключить электрический теплый пол своими руками безопасно? Электромонтаж - этап, где самодеятельность опасна. Если у вас нет допуска к электроустановкам, доверьте эту часть профессионалу.

🔌 Схема подключения и защита

Автомат: Обязателен отдельный автоматический выключатель. Номинал подбирается по мощности системы (например, 10А для мощности до 2 кВт, 16А до 3,5 кВт).
УЗО/ВДТ: Устройство защитного отключения с током утечки 30 мА — обязательный элемент безопасности, особенно во влажных помещениях. Оно спасет жизнь при пробое изоляции.
Сечение провода: Медный кабель ВВГнг:
До 2 кВт — 1,5 мм²
2–3,5 кВт — 2,5 мм²
3,5–5 кВт — 4 мм²
Заземление: Экран кабеля должен быть подключен к клемме заземления терморегулятора и к PE‑проводнику сети. Это защищает от электромагнитного излучения и поражения током.
Схема установки: Схема установки теплых электрических полов всегда указывается в паспорте терморегулятора. Не импровизируйте с цветами проводов — следуйте маркировке производителя.

⏳ Первый запуск: правила ввода в эксплуатацию

Высыхание: Дождитесь полного высыхания стяжки (28 дней) или плиточного клея (7–14 дней).
Старт: Включите систему на минимальную температуру (15–18°C).
Нагрев: Повышайте температуру постепенно: на 3–5°C каждые сутки до достижения рабочего режима.
Важное предупреждение: Резкий нагрев влажной стяжки вызовет парообразование и растрескивание. Плавный ввод — залог долговечности полов.

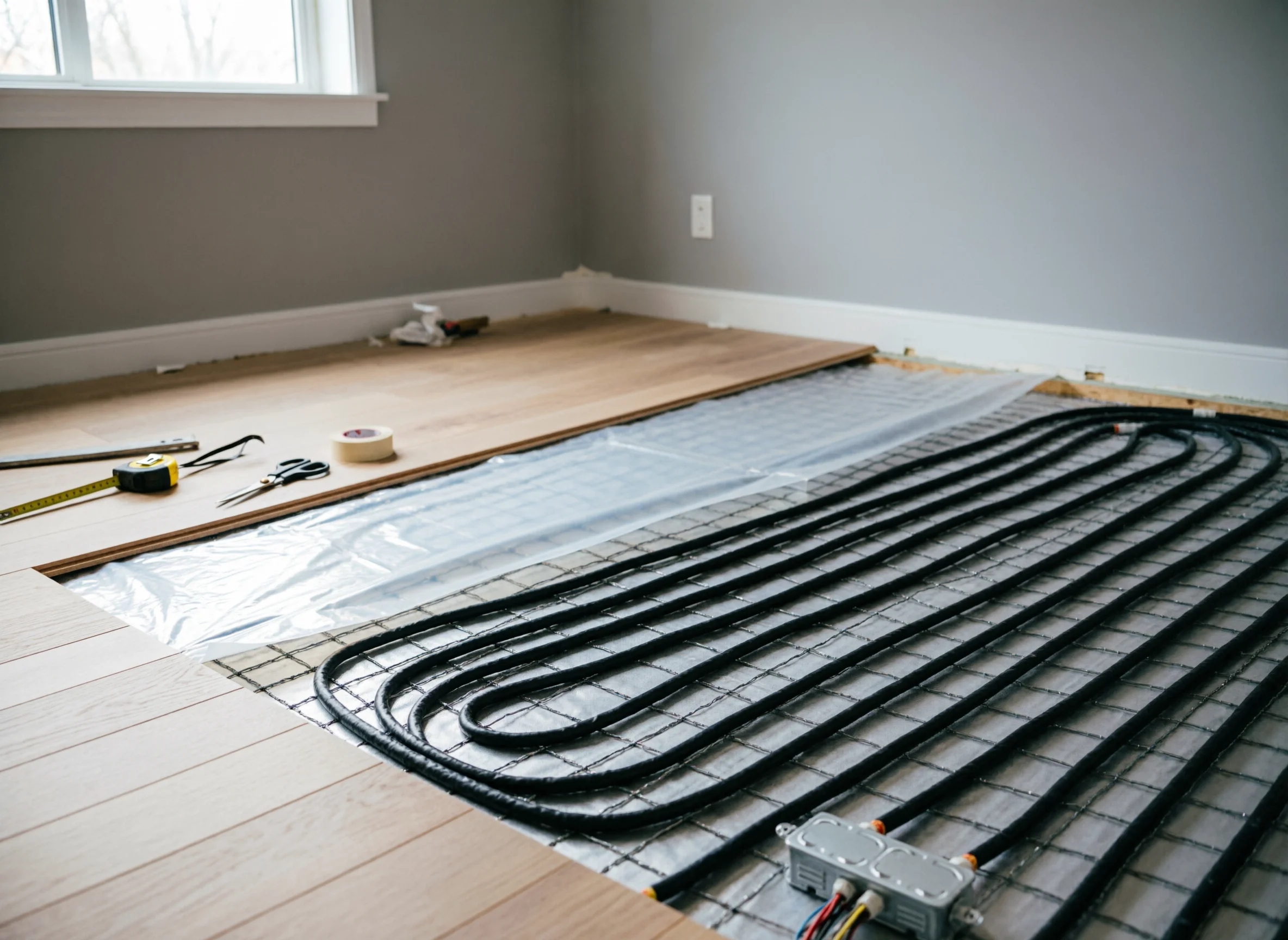

укладка теплого пола под плитку электрический

❌Типичные ошибки при монтаже электрического теплого пола

Даже зная, как правильно укладывать электрический теплый пол, мастера допускают промахи. Вот перечень ошибок, которые приводят к поломкам:

Укладка под мебелью без ножек. Результат: перегрев, выход из строя кабеля, испорченная мебель.
Отсутствие проверки сопротивления до и после укладки. Результат: невозможно доказать, что кабель был исправен до монтажа. Гарантия аннулируется.
Датчик в стяжке без гофры или с открытым концом. Результат: датчик залит бетоном, замена невозможна без вскрытия пола.
Воздушные карманы вокруг кабеля. Результат: локальный перегрев, прогорание изоляции. Особенно актуально при укладке теплого пола под плитку электрический матом.
Включение для сушки стяжки. Результат: мгновенный выход из строя. Стяжка сохнет естественным путем!
Игнорирование демпферной ленты. Результат: трещины в стяжке, передавливание кабеля о стену.
Неправильный шаг укладки. Слишком большой шаг = «зебра», слишком маленький = перегрев и перерасход материалов.

Ассортимент теплых полов от компании «Технолайн»

Gulfstream

Gulfstream МГС2-675-4.5 (4.5 м²) (нагревательный мат)

5 440 ₽

Gulfstream

Gulfstream МГС2-300-2.0 (2 м²)(нагревательный мат)

2 810 ₽

Gulfstream

Gulfstream МГС2-375-2.5 (2,5 м²) (нагревательный мат)

3 450 ₽

Gulfstream

Gulfstream МГС2-450-3.0 (3 м²) (нагревательный мат)

3 980 ₽

Заключение

Монтаж электрического теплого пола - это комплексная инженерная задача, где каждый этап взаимосвязан. От точности расчета мощности и выбора типа системы зависит эффективность отопления, а от качества подготовки основания и соблюдения технологии укладки - долговечность всей конструкции. Правильная укладка электрического теплого пола под плитку, ламинат или линолеум требует понимания физики процессов, а не только механического следования инструкции.

Мы рассмотрели все ключевые аспекты: от выбора между кабелем, матами и пленкой до тонкостей первого запуска. Помните, что монтаж электрического теплого пола своими руками - вполне реализуемая задача для внимательного и аккуратного человека, но этапы электромонтажа и финальной проверки лучше доверить квалифицированным специалистам. Соблюдение правил безопасности, использование качественных комплектующих и терпение при сушке стяжки - три столпа, на которых держится надежность теплого пола.
