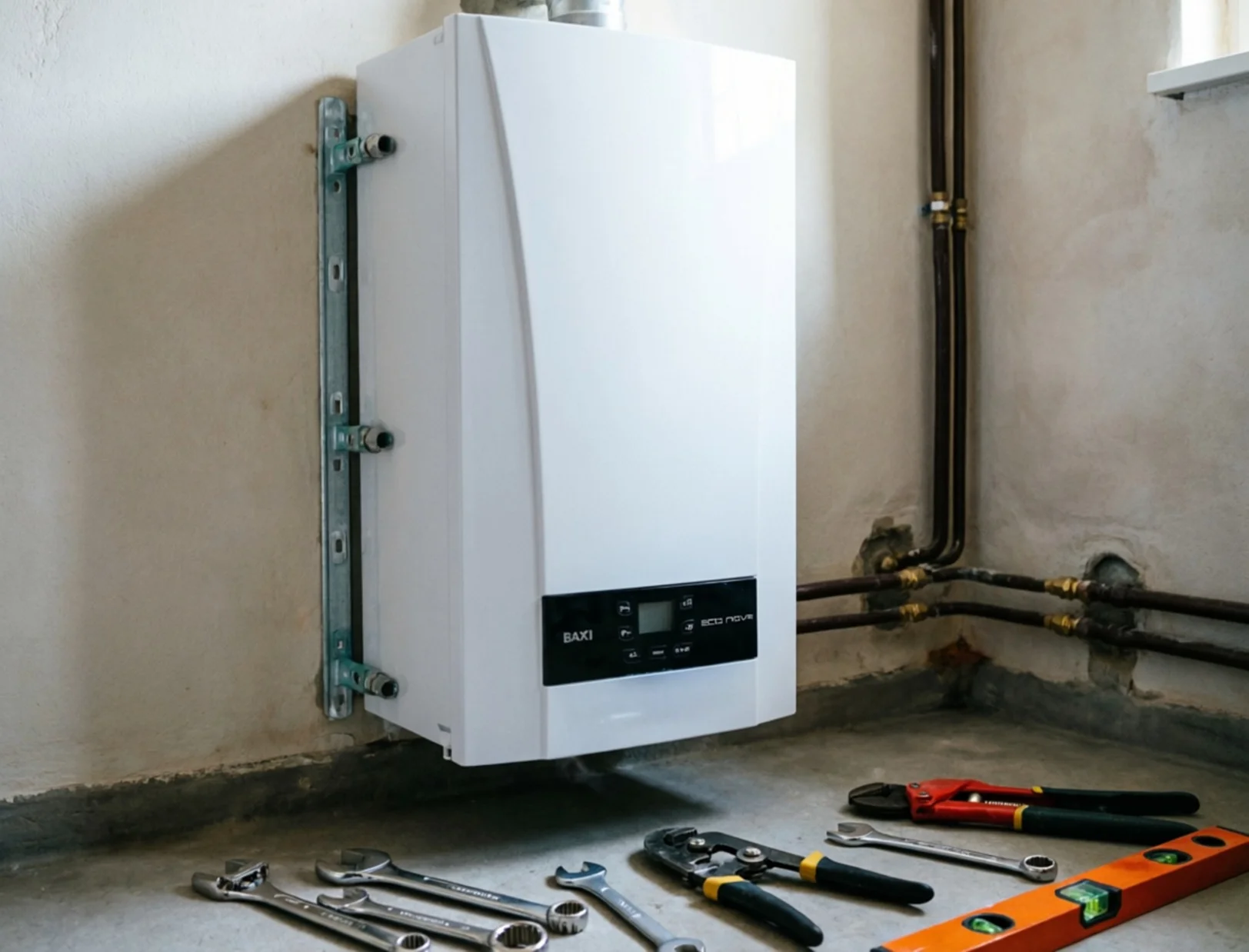

Схема подключения одноконтурного газового котла: профессиональный подход к организации системы отопления

Организация автономного отопления в частном доме или коммерческом объекте требует тщательного подхода к выбору и установке теплогенерирующего оборудования. Одноконтурный газовый котел остается одним из наиболее востребованных решений благодаря надежности, экономичности и простоте интеграции в существующую систему. В данном материале мы детально разберем, как подключить газовый котел к системе отопления, какие схемы обвязки существуют, и на какие нюансы обратить внимание при монтаже, чтобы обеспечить стабильную работу оборудования на протяжении всего срока эксплуатации.

Корректное подключение одноконтурного газового котла — это не просто соединение труб, а комплекс инженерных решений, влияющих на КПД, безопасность и долговечность всей системы. Ошибки на этапе установки могут привести к снижению эффективности, преждевременному износу теплообменника или даже аварийным ситуациям. Поэтому важно следовать проверенным алгоритмам и учитывать требования нормативных документов при организации отопления.

Конструктивные особенности одноконтурного газового котла

Понимание устройства теплогенератора помогает правильно организовать обвязки. Одноконтурный газовый котел предназначен исключительно для нагрева теплоносителя в контуре отопления. В отличие от двухконтурного аналога, он не производит горячей воды для ГВС напрямую, но может работать в паре с бойлером косвенного нагрева.

Основные узлы, которые участвуют в процессе подключения:

• Патрубок подачи — выход нагретого теплоносителя в систему;
• Патрубок обратки — возврат остывшего теплоносителя для повторного нагрева;
• Газовый вход — точка подключения к топливной магистрали;
• Дымоходный патрубок — для отвода продуктов сгорания (коаксиальный или классический);
• Штуцер для подпитки — для заполнения системы и компенсации потерь теплоносителя.

Современный газовый котел часто комплектуется встроенным циркуляционным насосом, расширительным баком и группой безопасности. Это упрощает монтаж, но не отменяет необходимости внешней обвязки для повышения надежности и ремонтопригодности системы.

Пошаговая инструкция: как подключить одноконтурный газовый котел к системе отопления

Процесс монтажа требует последовательности и внимания к деталям. Ниже приведена универсальная методика, применимая к большинству моделей, включая популярные бренды.

1️⃣Подготовка места и проверка комплектации. Убедитесь, что котел укомплектован всеми необходимыми элементами: кронштейнами, уплотнителями, инструкцией. Проверьте целостность теплообменника и патрубков.

2️⃣Крепление настенного котла. Разметьте точки сверления с учетом уровня. Используйте анкерные болты диаметром не менее 10 мм. Для напольных моделей подготовьте основание из негорючего материала.

3️⃣Подключение к системе отопления. На патрубки подачи и обратки установите шаровые краны с «американками» для быстрого демонтажа. На обратке обязательно смонтируйте фильтр грубой очистки — он защищает теплообменник от окалины и песка.

4️⃣Монтаж группы безопасности. Манометр, воздухоотводчик и предохранительный клапан устанавливаются на подаче, до первой запорной арматуры. Это критически важно для защиты системы от аварийных режимов.

5️⃣Подключение к газовой магистрали. Выполняется только сертифицированным специалистом с использованием гибкой подводки из нержавеющей стали или медной трубы.
Проверка герметичности — обязательный этап.

6️⃣Организация дымоудаления. Коаксиальный дымоход для турбированных моделей или классический вертикальный канал для атмосферных. Соблюдайте уклоны и расстояния до окон и вентиляционных решеток.

7️⃣Заполнение системы и пусконаладка. Медленно заполните контур теплоносителем через подпиточный кран, стравливая воздух через краны Маевского. Запустите котел в тестовом режиме, проверьте герметичность всех соединений.

⚠️** Важный нюанс:** при организации ГВС через внешний накопитель, схема подключения одноконтурного газового котла с бойлером требует установки трехходового клапана с сервоприводом. Он переключает поток теплоносителя между контуром отопления и змеевиком бойлера по сигналу термостата. Это обеспечивает приоритет приготовления горячей воды без потери комфорта в помещениях.

Как подключить теплообменник и бойлер к одноконтурному газовому котлу

Вопрос, как подключить теплообменник к газовому одноконтурному котлу, актуален при расширении функционала системы. Внешний пластинчатый теплообменник или бойлер косвенного нагрева (БКН) позволяет организовать стабильную подачу ГВС без перехода на двухконтурную схему.

1. Алгоритм подключения БКН к одноконтурному газовому котлу:
2. Установите бойлер рядом с котлом, обеспечив доступ к сервисным панелям;
3. Подключите подачу от котла к верхнему патрубку змеевика БКН;
4. Верните остывший теплоноситель с нижнего патрубка БКН на обратку котла;
5. Врежьте трехходовой клапан на подающей линии с управлением от термостата бойлера;
6. Подключите контур ГВС: холодная вода — на вход БКН, горячая — к точкам водоразбора;
7. Установите обратный клапан и расширительный бак на контуре ГВС для компенсации гидроударов.

Такая схема позволяет котлу эффективно решать задачу обеспечения горячей воды.
При этом сохраняется простота обслуживания и высокий КПД основного оборудования.

Распространенные ошибки при подключении :

• ❌Типичная ошибка: отсутствие байпаса
  При монтаже насоса или БКН часто забывают про байпасную линию. Это усложняет обслуживание и может привести к завоздушиванию системы при отключении оборудования.

• ❌Ошибка в подборе диаметра труб
  Слишком узкие труб создают гидравлическое сопротивление, снижая эффективность отопления. Слишком широкие — увеличивают объем теплоносителя и инерционность системы.

Заключение:

Корректная схема подключения одноконтурных газовых котлов — фундамент стабильной работы всей системы отопления. Независимо от того, выбираете ли вы простой контур с естественной циркуляцией или сложную схему с бойлером косвенного нагрева, ключ к успеху — в соблюдении нормативов, качественных комплектующих и профессиональном подходе к монтажу.

Ошибки на этапе подключения одноконтурного газового котла могут привести к снижению КПД на 15–20%, преждевременному выходу из строя теплообменника или даже аварийным ситуациям. Инвестиции в грамотный проект и сертифицированные материалы окупаются за счет экономии топлива, отсутствия простоев и длительного срока службы оборудования.

Для объектов, где надежность системы критична — коммерческие здания, производственные помещения, многоквартирные дома — особенно важно использовать оборудование с подтвержденным качеством и технической поддержкой. Компания «Технолайн» предлагает широкий выбор газовых котлов от ведущих производителей. В каталоге представлены как компактные настенные модели для частных домов, так и мощные напольные решения для промышленных задач. Все оборудование сертифицировано, комплектуется гарантийной поддержкой и техническими консультациями на этапе подбора.

Помните: правильный котел — это не только мощность, но и совместимость с вашей системой, доступность сервиса и соответствие условиям эксплуатации. Экспертный подход к выбору и подключению газового котла обеспечивает комфорт, безопасность и экономическую эффективность на протяжении всего жизненного цикла оборудования.
