Насос циркуляционный DWMG-5070PL (100-300 MSC-2010)/3317418705/DAEWOO

Назначение и совместимость
DWMG‑5070PL используется как штатный циркуляционный насос в настенных газовых котлах Altoen Daewoo и Hydrosta мощностью от 10 до 35 кВт. Насос подходит для котлов Daewoo серий DGB‑100, 130, 160, 200, 250, 300 MSC и DGB‑110, 130, 160, 200, 250 MCF, а также для ряда моделей Hydrosta HGS. Он обеспечивает циркуляцию горячей воды через первичный теплообменник котла, систему отопления (трубы, радиаторы, тёплые полы), а также в контуре ГВС через вторичный теплообменник.

Конструкция и особенности

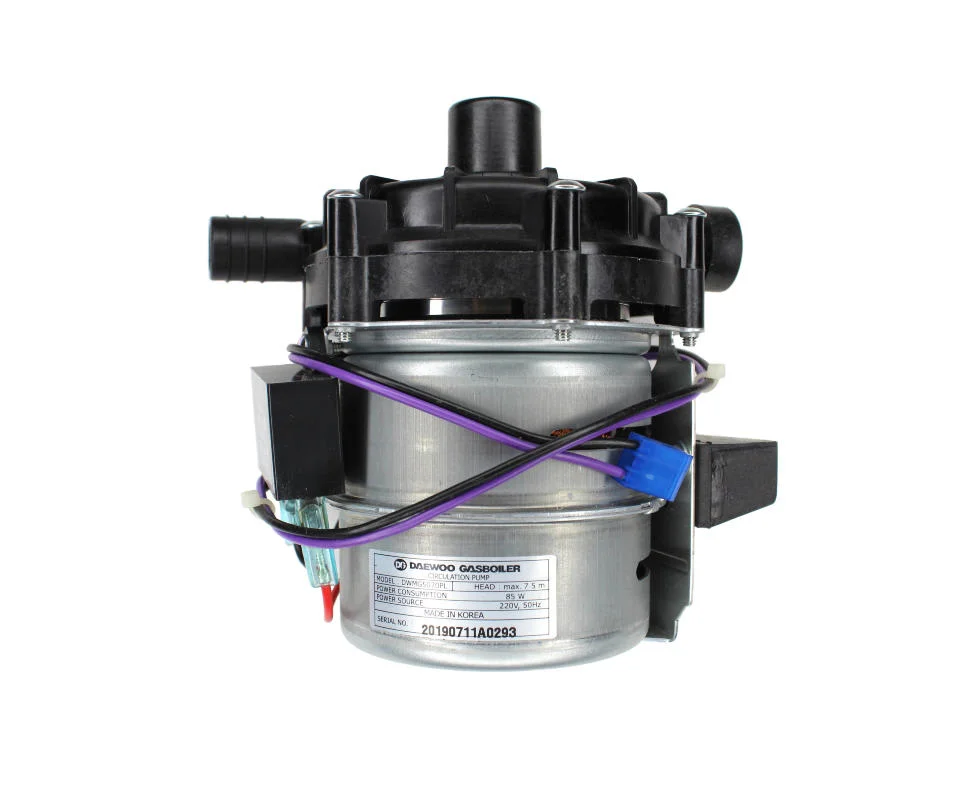

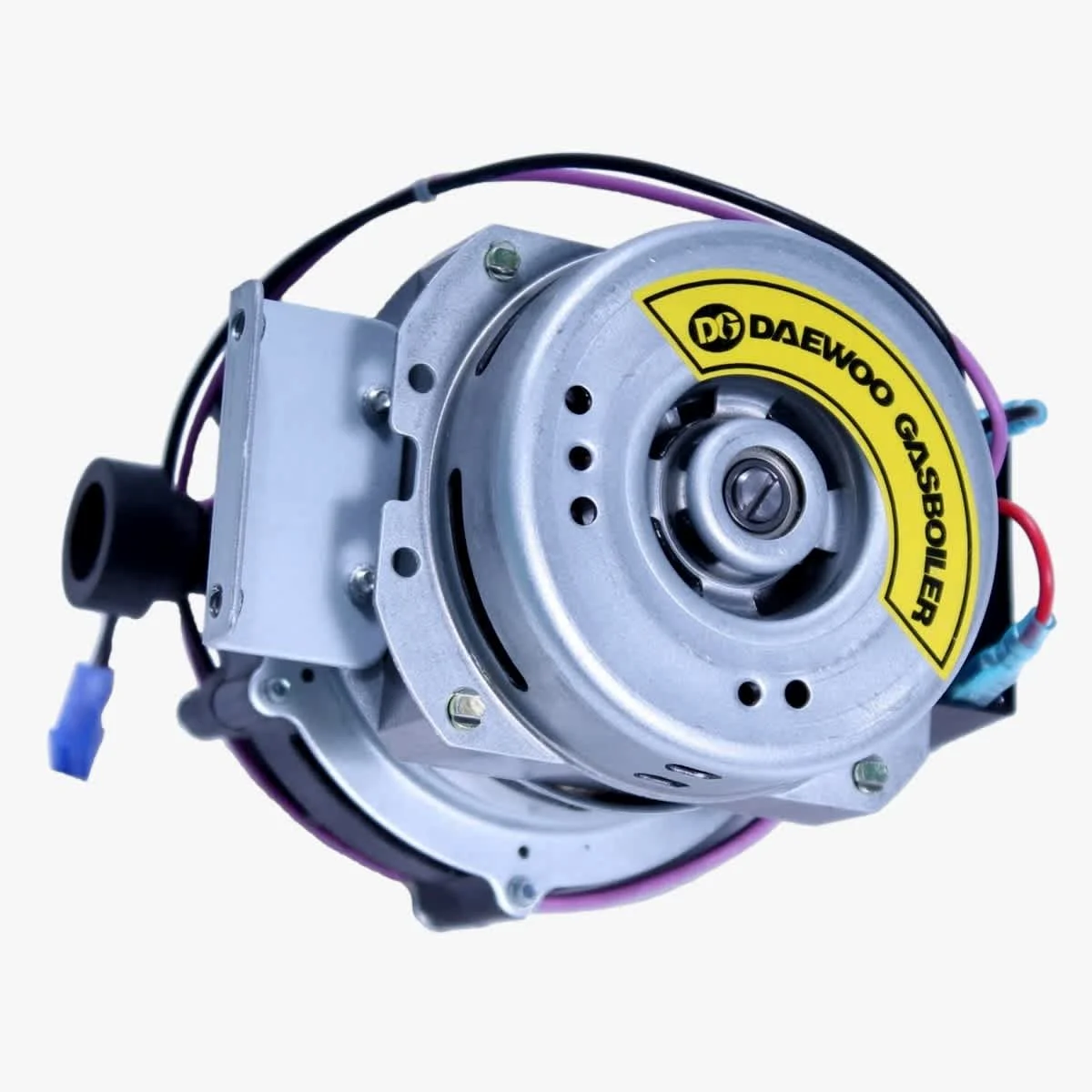

Насос состоит из электродвигателя, рабочей крыльчатки и пластикового корпуса с патрубком подключения к фильтру и обратной линии системы отопления. В конструкции применена магнитная муфта, поэтому теплоноситель не попадает в электрическую часть насоса; это повышает надёжность и снижает риск утечек. Для охлаждения двигателя предусмотрен мини‑радиатор с охлаждающими пластинами, что предотвращает перегрев при длительной работе. Модель DWMG‑5070PL полностью взаимозаменяема с насосом DMP 7535 и CWS‑6C15HP, при необходимости используется комплект перехода.

Технические характеристики
Насос рассчитан на питание от сети 220 В, 50 Гц, потребляемая мощность составляет 80–85 Вт. Максимальная производительность — до 30 л/мин (около 1800 л/ч), максимальный напор — 7–7,5 м водяного столба. Рабочий диапазон температуры теплоносителя — от 0 до 100 °C, насос рассчитан на эксплуатацию в замкнутых системах отопления с фильтром грубой очистки на входе. Масса изделия около 2,0–2,1 кг, габариты порядка 145×150×170 мм, что позволяет легко разместить его в нижней части котла в штатном посадочном месте.

Эксплуатация и замена
Насос устанавливается в нижней боковой части котла: пластиковый патрубок подключается к сетчатому фильтру, а резиновый шланг — к обратной линии системы отопления. Для замены достаточно перекрыть краны, слить часть теплоносителя и открутить два крепёжных болта; электрический разъём подключается к штатному разъёму платы управления котла. При монтаже производитель рекомендует использовать очищенный теплоноситель и исправный фильтр, чтобы избежать заклинивания крыльчатки и преждевременного выхода насоса из строя.
