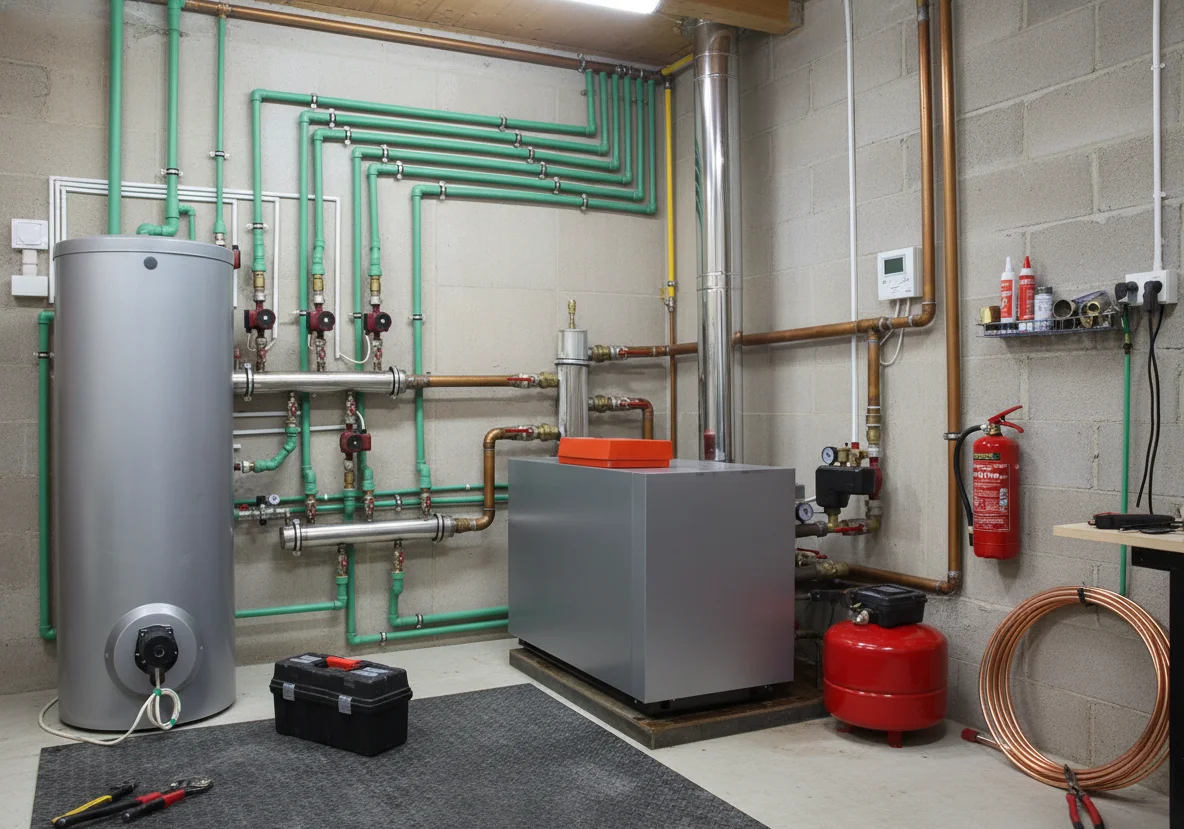

Монтаж котельной в частном доме своими руками: пошаговое руководство с расчетами и нормативами

Создание котельной в частном доме — это не установка одного котла, а проектирование инженерного узла, отвечающего за отопление, горячее водоснабжение и безопасность. При этом монтаж котельной своими руками возможен — если строго придерживаться норм, понимать схему работы оборудования и четко разграничивать, что можно делать самостоятельно, а что требует участия лицензированных специалистов.

Эта статья — технически точное руководство, составленное на основе СНиП 42-01-2002, СП 402.1325800.2018, СП 60.13330.2020 и практики монтажных служб. Здесь нет общих слов — только инструкции, расчеты и требования.

Границы самостоятельности при монтаже котельной

Владелец дома может выполнить самостоятельно:

✅ Подготовку помещения: огнезащиту, вентканалы, электропроводку.
✅ Монтаж котла своими руками — настенного или напольного.

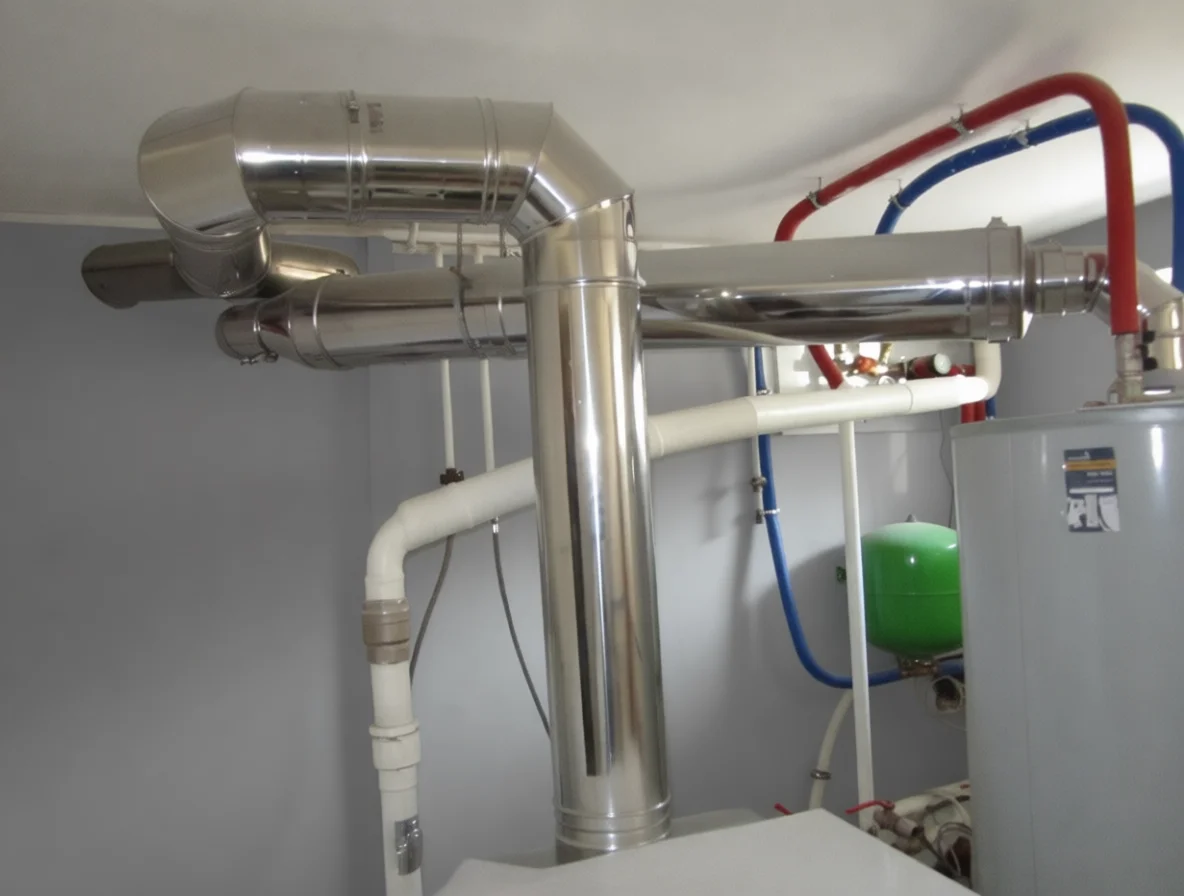

✅ Сборку дымохода и обвязку трубопроводами.
✅ Подключение к контуру отопления и водопроводу.

Нельзя делать без участия аттестованных организаций:

❌ Получение ТУ и составление проекта газификации.
❌ Подключение к магистральному газу.
❌ Пусконаладку газового оборудования.
❌ Ввод в эксплуатацию — без акта Ростехнадзора / Горгаза.

Игнорирование этих границ — не экономия, а административная ответственность и риск аварии. Котельная в доме должен быть безопасной по проекту.

Подготовка помещения котельной: точные параметры по СНиП

Согласно СНиП 42-01-2002 и СП 402.1325800.2018:

В деревянном доме стены, пол и потолок должны быть обшиты ГКЛО + базальтовой плитой ≥ 10 мм. В подвале — обязательный прямой выход наружу.

Выбор места под котельную: плюсы, минусы, ограничения

1. Встроенная котельная (в доме)
Возможна установка газового котла своими руками до 35 кВт (настенный) или до 60 кВт (напольный).
Требования: объем, вентиляция, дверь наружу.
Запрещено: размещение в спальнях, ванных, жилых комнатах.

2. Пристроенная (гараж, хозблок)
Мощность до 150 кВт.
Возможна установка твердотопливного котла своими руками.
Требуется утепление и гидроизоляция.

3. Отдельное строение
Мощность — без ограничений.
Плюсы: безопасность, свобода выбора оборудования.
Минусы: затраты на строительство, теплопотери по трассе (до 15% при длине 15 м).

Обустройство котельной в отдельном здании — оптимально при планировании мощных систем (например, твердотопливный котел + буферная емкость).

Вентиляция: расчет сечения по мощности котла

Для котлов с открытой камерой сгорания (газ атмосферный, твердое топливо) требуется приток:

• 80 мм² на 1 кВт — если котельная отдельная,
• 300 мм² на 1 кВт — если встроенная (забор из дома).

Пример: котел 30 кВт в кухне → 30 × 300 = 9 000 мм² → канал Ø107 мм.
Кратность обмена: 3-кратный обмен/час + 30% на горение,
Мин. скорость воздуха в канале — 0,5 м/с.
При недостатке естественной тяги — устанавливается принудительная вентиляция с автоматикой (по датчику СО₂).

Монтаж котла своими руками: пошагово по типам

Монтаж настенного газового котла своими руками

Монтаж настенного газового котла своими руками допускается только после получения проекта газификации и акта ввода в эксплуатацию. Самостоятельно можно выполнять механическую установку и обвязку — но не подключение к газопроводу.

Шаг 1. Подготовка стены

• Для бетонных/кирпичных стен: крепление возможно напрямую, при условии отсутствия пустот и трещин. Используйте анкерные болты М8–М10 с длиной ≥ 80 мм.
• Для деревянных стен (в доме из бруса, каркасника): требуется защитный экран - стальной лист толщиной ≥ 1 мм, базальтовая плита плотностью ≥ 120 кг/м³, толщиной ≥ 10 мм. Фиксация — на огнестойкие дюбели (например, ТХ-30) с шагом 300 мм.

Это требование обусловлено п. 6.2.7 СП 402.1325800.2018: «Поверхность под настенным котлом должна иметь предел огнестойкости не менее EI 15».

Шаг 2. Крепление котла
Кронштейны монтируются строго по уровню.
Высота от пола — 1,0–1,5 м:

• нижняя граница — для удобства обслуживания (доступ к панели управления и дренажному крану),
• верхняя — чтобы не нарушать нормативный отступ от потолка (≥ 1 м).

После навешивания проверьте:
зазор между корпусом и стеной — ≥ 5 мм (для вентиляции),
отсутствие перекоса (допуск — ≤ 2 мм на 1 м).

Шаг 3. Подключение коммуникаций

Шаг 4. Проверка герметичности
После подключения, но до запуска, проверьте газовые соединения:
нанесите мыльный раствор (1 часть жидкого мыла + 3 части воды), наблюдайте 5–10 минут.
Любой пузырь = утечка. Устраняется только повторной затяжкой (не более ¼ оборота) или заменой уплотнения (паронит/графит).

Не используйте ФУМ-ленту на резьбе газовых соединений — только специальную пасту (например, Loctite 577).

⚠️ Важно: даже если вы выполнили установку газового котла своими руками, ввод в эксплуатацию возможен только после акта проверки газовой службой.

Установка твердотопливного котла своими руками
Установка твердотопливного котла своими руками — наиболее распространенный DIY-сценарий в частном доме, особенно при отсутствии газа. Но здесь критичны требования пожарной безопасности.

Шаг 1. Основание
Бетонный постамент:

• толщина — ≥ 50 мм,
• армирование — сетка 100×100 мм, Ø4 мм,
• выступ за габариты котла — ≥ 10 см со всех сторон.

Под топочной камерой:

• стальной лист толщиной ≥ 3 мм,
• выступ вперед — ≥ 20 см (чтобы искры не попадали на пол),
• фиксация — к постаменту анкерами М6.

Это требование п. 7.3 СП 60.13330.2020: «Пол перед загрузочным люком должен быть защищен негорючим материалом».

Шаг 2. Расположение в помещении

Шаг 3. Обвязка
Группа безопасности (манометр + предохранительный клапан 3 бар + воздухоотводчик):

• устанавливается строго на подающем патрубке,
• запрещено ставить запорную арматуру между котлом и группой — это нарушает работу клапана (п. 5.4.12 СП 60.13330.2020).

Расширительный бак (мембранный, закрытый):

• монтируется на обратной линии, до циркуляционного насоса,
• объем — ≥ 10% общего объема системы (например, 12 л бак на 120 л воды).

Циркуляционный насос:

• устанавливается на обратке, «стрелкой по потоку»,
• рекомендуется — с байпасом и шаровыми кранами для обслуживания.

Шаг 4. Специфика для угольных котлов
При установке твердотопливных котлов на угле обязателен аварийный клапан сброса давления (п. 7.12 СП 60.13330.2020):

• срабатывает при ΔP > 0,1 МПа (≈ 1 бар избыточного),
• подключается через отдельный патрубок к верхней части котла,
• сброс — в дренаж или наружу (через термостойкий шланг ≥ 1 м).

Это защита от взрыва при внезапном вскипании воды (эффект «обратной тяги» при подаче холодной воды в перегретый котел).
Факт: 74% аварий с твердотопливными котлами в 2023 г. (данные МЧС) произошли из-за отсутствия или блокировки предохранительной арматуры.

Схема обвязки котла: что обязательно, что опционально

Типовая схема для отопительного узла в частном доме:

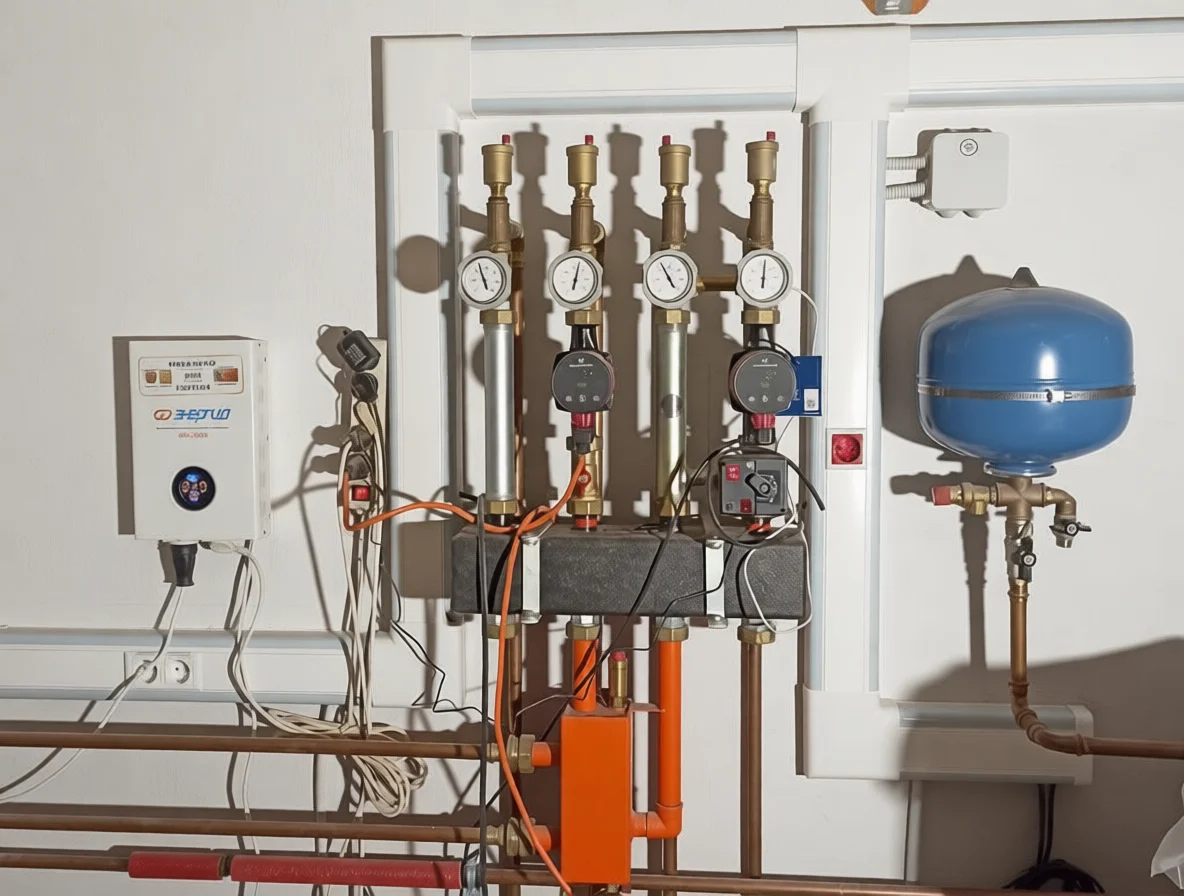

Электропроводка и заземление: требования безопасности

Грамотно выполненная электрическая часть котельной — не просто вопрос комфорта, а условие ее допуска к эксплуатации. Нарушения в монтаже электропитания — вторая по частоте причина отказа газовой службы при вводе котельной в частном доме (после вентиляции и объема помещения). Ниже — пошаговые требования, обязательные к исполнению при монтаже котельной своими руками.

1. Отдельная линия электропитания
Для питания любого котла — газового, твердотопливного, электрического — обязательна выделенная линия от распределительного щита дома. Совместное подключение с другими потребителями (освещение, розетки, бытовая техника) запрещено — это прямое нарушение п. 7.1.34 ПУЭ.
Кабель:
— ВВГнг(А)-LS 3×1,5 мм² — для котлов до 3,5 кВт (большинство настенных газовых и пеллетных).
— ВВГнг(А)-LS 3×2,5 мм² — для котлов до 5,5 кВт (напольные газовые до 24 кВт, твердотопливные с автоматикой, насосные группы).
— ВВГнг(А)-LS 3×4 мм² — для мощных систем: электрокотел от 6 кВт, котел + бойлер + насосная станция в одной линии.
Выбор именно ВВГнг(А)-LS обусловлен требованиями пожарной безопасности: негорючая изоляция (нг), низкое дымо- и газовыделение при горении (LS), соответствие классу пожарной опасности К1 по ГОСТ 31565-2012.

2. Защитная автоматика
На линии обязательно устанавливаются:

УЗО (устройство защитного отключения) — обязательный элемент. Номинал: 30 мА, тип AC или A. Устанавливается после автомата, но до розетки/ввода в котел. Важно: УЗО не заменяет автомат. Оба устройства работают в паре — автомат защищает от КЗ и перегрузки, УЗО — от утечки тока на землю (например, при пробое на корпус насоса или ТЭНа).

3. Заземление — без исключений
Котел должен быть заземлен независимо от типа топлива — даже если это электрический котел с двойной изоляцией. Требование закреплено в п. 1.7.103 ПУЭ и п. 6.4.1 СП 256.1325800.2016.

• Сопротивление заземляющего устройства — не более 4 Ом при напряжении сети 220 В.
• Используется желто-зеленый провод (ПВ-1 или ПВ-3, сечение ≥ 2,5 мм²) от шины PE в щите до клеммы заземления на корпусе котла.
• Проверка заземления — мультиметром (режим «прозвонка») или мегаомметром (не реже 1 раза в 3 года при ТО).

Отсутствие заземления — причина отказа в гарантийном ремонте у большинства производителей (Bosch, Vaillant, Protherm).

4. Розетки и размещение оборудования

• Розетки — только влагозащищенные, степень защиты IP44 (по ГОСТ 14254-2015). Это означает защиту от брызг воды со всех сторон и от проникновения твердых частиц ≥ 1 мм.
• Установка — не ниже 30 см от пола, вне зоны возможного затопления (например, не под краном подпитки или группой безопасности).
• Для котлов с встроенным вилочным шнуром — строго без удлинителей и тройников.
• При отсутствии вилки — подключение только через клеммную коробку с маркировкой и доступом для осмотра.

5. Электрощит — не в котельной
Размещение распределительного щита внутри помещения котельной запрещено (п. 7.1.84 ПУЭ). Причина — потенциальное образование искр при коммутации, что в условиях возможной утечки газа создает риск взрыва. Щит должен находиться в смежном сухом помещении — коридоре, прихожей, технической кладовке.

Также запрещено выводить в котельную:
❌ Счетчики учета электроэнергии без герметичного корпуса,
❌ Открытые клеммные колодки,
❌ Аккумуляторные батареи (кроме штатных в системах резервного питания).

Практический совет: заранее предусмотрите одну–две резервные розетки (IP44) рядом с котлом — для подключения сервисного оборудования (насос промывки, тестер газоанализатора), компрессора или временного обогревателя при обслуживании.

Пусконаладка котельной: проверка герметичности и тяги

Пусконаладка — завершающий, но критически важный этап при монтаже котельной в частном доме своими руками. Именно на этом этапе выявляются скрытые ошибки монтажа: непрокрученные фитинги, микротрещины в пайке, недостаточное сечение вентиляции.
Неправильно выполненная пусконаладка не только сокращает срок службы котла, но и создает риски аварийных ситуаций — от локального затопления до отравления угарным газом.

1. Опрессовка системы: как проверить герметичность

Опрессовка обязательна до первого запуска котла и выполняется в соответствии с п. 9.4 СП 60.13330.2020.
- Давление опрессовки — 1,5 × рабочего давления.
Для большинства закрытых систем отопления в частных домах рабочее давление — 1,5–2 бар, следовательно, опрессовка проводится при 3,0–3,5 бар. Однако, если в системе установлен расширительный бак с предварительным давлением 1,5 бар, или используются алюминиевые радиаторы (расчетное давление 6 бар), — давление опрессовки поднимают до 6 бар (но не выше 80 % от минимального предела прочности самого слабого элемента — обычно теплообменника котла). Время выдержки — не менее 30 минут при стабильной температуре (разница между дневной и ночной t° — ≤ 5°C). При снижении температуры на 1°C давление падает на ~0,1 бар — поэтому опрессовку в холодное время проводят в отапливаемом помещении. Допустимое падение давления — ≤ 0,1 бар за 30 минут. Если падение больше — проводится ревизия:

1. осмотр соединений при давлении 2–3 бар,
2. использование индикаторных средств (мыльный раствор на резьбах, ультразвуковой детектор утечек на скрытых участках),
3. повторная опрессовка после устранения дефектов.

⚠️ Важно: опрессовку проводят холодной водой, даже если планируется использовать антифриз. Антифриз — после подтверждения герметичности.

2. Заполнение системы и удаление воздуха

Заполнение начинают с самой нижней точки (обычно — через подпиточный клапан у котла или обратной линии). Темп подачи — ≤ 0,5 л/сек — чтобы избежать гидроудара и «запирания» воздуха в верхних точках. При достижении давления 0,8–1,0 бар на манометре котла — останавливают подачу и переходят к развоздушиванию:

1. открывают краны Маевского на всех радиаторах (снизу вверх по этажам),
2. стравливают воздух до появления устойчивой струи воды,
3. повторяют цикл 2–3 раза с интервалом 10–15 минут (воздух выходит из теплообменника и коллекторов постепенно).

Финальное давление в холодном состоянии — 1,0–1,2 бар для домов до 2 этажей, 1,2–1,5 бар — для 3+ этажей (по формуле: P = H/10 + 0,3, где H — высота от котла до верхнего радиатора в метрах).

3. Первая растопка: поэтапный запуск

Первая растопка — не «включил и ушел», а контролируемый процесс.
Подготовка:

1. окно в котельной — открыто,
2. доступ к котлу и группе безопасности — свободен,
3. рядом — огнетушитель и ведро воды (на случай перегрева твердого топлива).

Запуск:
для газового котла — в режиме «лето» или «минимальная мощность» (20–30 %),
для твердотопливного — первая закладка: 1/3 объема топки (дровами-поленьями, не углем),
время прогрева — не менее 60 минут до выхода на рабочую температуру.

Проверка тяги — ключевой момент:
откройте приточный клапан (или форточку),
приложите лист А4 к отверстию — он должен устойчиво прижиматься (разрежение ≥ 5 Па),
если лист не держится — проверьте: высоту дымохода, наличие горизонтальных участков >1 м, засорение зонта, обратную тягу из-за ветра.
Для точной диагностики — дымовая шашка у патрубка: дым должен уходить в дымоход без завихрений.

4. Настройка параметров

После стабильной работы 2–3 часа (t° подачи ≥ 60°C) проводят финальную настройку:

• Если давление «скачет» при нагреве — объем расширительного бака недостаточен (расчет: Vбак = 0,08 × Vсистемы).
• Если температура подачи превышает норму — проверьте гидравлическое сопротивление контура, обороты насоса, наличие воздушных пробок.

🔧 Рекомендация: после пусконаладки составьте акт ввода в эксплуатацию — дата, параметры, ФИО (даже если вы сами), фото манометра и дымохода. Это понадобится при гарантийном ремонте и страховом случае.
